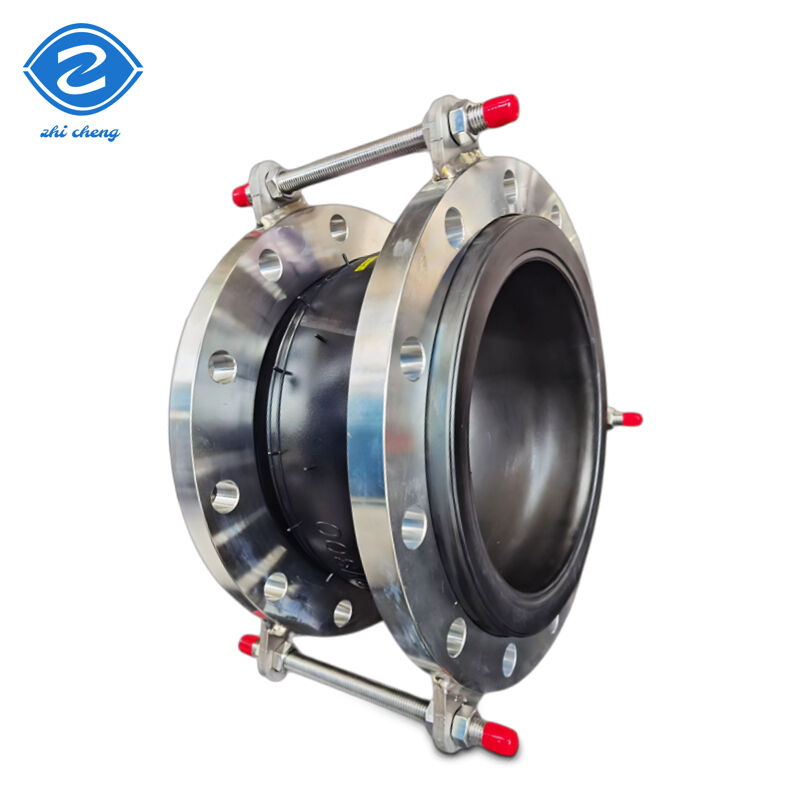

Sambungan Ekspansi Karet Bola Tunggal Stainless Steel
Sambungan karet fleksibel yang dirancang untuk aplikasi pencocokan pompa dan katup
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Misi kami: Fokus pada detail produk, inovasi berkelanjutan, dan memenuhi kebutuhan pengguna
Nilai-nilai kami: Integritas dan standarisasi, kerja sama dan kemitraan yang saling menguntungkan
Gambar Produk
Spesifikasi Produk
Komposisi Material
| No. |
Komponen |
Material |
| 1 |
Karet Luar/Dalam |
NR, NBR, EPDM, SBR, BR dll. |
| 2 |
Rangka |
Kain Kartu Nilon |
| 3 |
Cincin Bertekanan |
Untaian Kawat Baja |
| 4 |
Flensa |
Baja Karbon Q235, Baja Tahan Karat 304 dll. |
Kondisi Teknis
| Parameter |
Tipe 1 |
Tipe 2 |
Tipe 3 |
| Tekanan Kerja (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Tekanan Ledakan (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Nilai Vakum (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Suhu yang Berlaku |
-15℃ ~ +80℃ (-30℃~+150℃ khusus) |
| Media yang Berlaku |
Udara, udara terkompresi, air, air laut, air panas, minyak, asam dan alkali dll. |
Dimensi Koneksi Utama
| Diameter Nominal |
Panjang |
Pergeseran Aksial |
Pergeseran Horizontal |
Sudut Defleksi |
| 32 mm (1¼") |
95 mm |
Ekstensi: 6mm, Kompresi: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Ekstensi: 6mm, Kompresi: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Ekstensi: 7mm, Kompresi: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Ekstensi: 7mm, Kompresi: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Ekstensi: 8mm, Kompresi: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Ekstensi: 10mm, Kompresi: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Ekstensi: 12mm, Kompresi: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Ekstensi: 12mm, Kompresi: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Ekstensi: 16mm, Kompresi: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Ekstensi: 18mm, Kompresi: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Ekstensi: 18mm, Kompresi: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Ekstensi: 20mm, Kompresi: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Ekstensi: 25mm, Kompresi: 35mm |
30 mm |
10° |
Untuk Penawaran Cepat, Mohon Berikan:
- Jenis media yang mengalir melalui sambungan ekspansi karet (air, minyak, dll.)
- Diameter nominal sambungan ekspansi karet
- Jenis sambungan ekspansi karet (bentuk sama atau mereduksi)
- Bahan karet dan flensa (EPDM, baja tahan karat, dll.)
- Standar flensa (ANSI, DIN, dll.)
- Tekanan nominal (150lb, 300lb, dll.)
- Panjang bola karet
- Jumlah total yang dibutuhkan
Keunggulan Produk
- Ketahanan tekanan yang sangat baik melalui struktur bola dengan stabilitas super terhadap tekanan internal dan penguatan khusus yang kuat
- Penyerapan getaran, kebisingan, dan guncangan yang unggul
- Mengkompensasi perpanjangan, kompresi, gerakan lateral dan angular yang lebih besar
Klasifikasi Produk
Beberapa kategori tersedia untuk dipilih
Pengepakan & Pengiriman
Opsi Pengiriman:
- FedEx/DHL/UPS/TNT untuk sampel - Layanan Door-to-Door
- Melalui Udara atau Laut untuk barang curah (LCL/FCL) - Penerimaan Bandara/Pelabuhan
- Forwarder yang ditentukan pelanggan atau metode pengiriman yang dapat dinegosiasikan
Secara ketat mematuhi Sistem Manajemen Mutu ISO9001:2015, memegang "Izin Manufaktur Peralatan Khusus" yang dikeluarkan oleh Administrasi Negara untuk Regulasi Pasar, produk mematuhi standar nasional GB/T 12465-2003, dapat diterapkan dengan aman ke berbagai sistem perpipaan bertekanan, telah lulus sertifikasi CE Uni Eropa, dan memenuhi standar Uni Eropa seperti EN 1092-1 dan EN 14001. Memiliki beberapa paten model utilitas nasional.
Pertanyaan yang Sering Diajukan
T: Bisakah Anda membuat produk sesuai kebutuhan klien?
J: Ya, kami bisa membuatnya sesuai kebutuhan Anda.
T: Apa syarat pembayaran Anda?
J: T/T (30% sebagai deposit, sisanya 70% akan dibayar sebelum pengiriman), L/C saat dilihat.
T: Di mana pelabuhan muat terdekat Anda?
J: Shanghai, Qingdao atau Tianjin, Tiongkok.
T: Bagaimana Anda dapat menjamin kualitas atau garansi apa pun?
J: Jika ada masalah kualitas selama penggunaan, semua produk dapat dikembalikan atau sesuai permintaan konsumen.
T: Apakah Anda menerima pesanan dalam jumlah kecil?
J: Tentu saja kami menerimanya.
T: Dan bagaimana dengan pengiriman dan waktu pengiriman Anda?
J: Melalui laut atau udara. Biasanya 7 hingga 14 Hari untuk pengiriman, sesuai dengan jumlah pesanan Anda. Silakan kirim kebutuhan detail Anda di bawah ini dan dapatkan balasan cepat!
